雷達物位計天線發射極窄的微波脈衝，這個脈衝以光速在空間傳播，遇到被測介質表麵，其部分能量被反射回來，被同一天線接收。發射脈衝與接收脈衝的時間間隔與天線到被測介質表麵的距離成正比，從而計算出天線到被測介質表麵的距離。

二、特點：

雷達物位計采用了高達26GHz的發射頻率，因而具有:

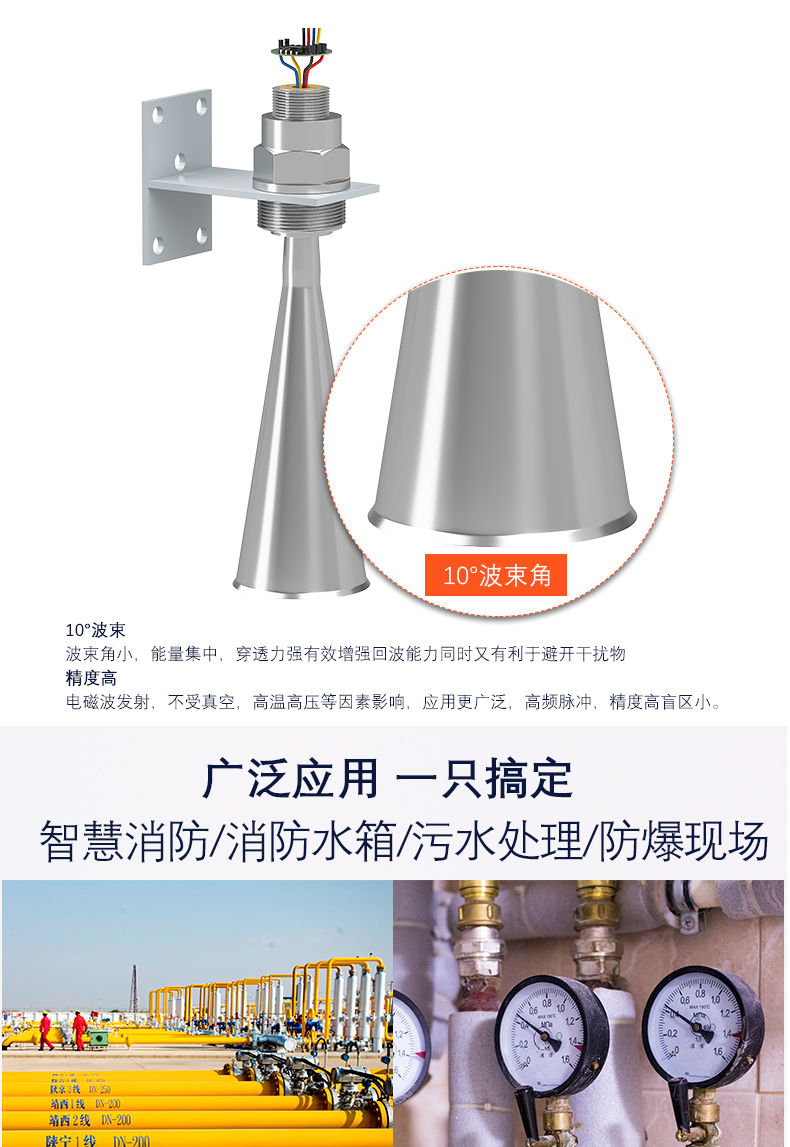

-波束角小（最小5度）,能量集中，具有更強抗幹擾能力，大大提高了測量精度和可靠性；

-天線尺寸小，便於安裝和加裝防塵罩等天線防護裝置；

-測量盲區更小，對於小罐測量也會取得良好的效果；

-波長更短,對小顆粒物質的料位測量更適合。

采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，雷達物位計可以應用於各種複雜工況。

采用脈衝工作方式，雷達物位計發射功率極低，可安裝於各種金屬、非金屬容器內，對人體及環境均無傷害。

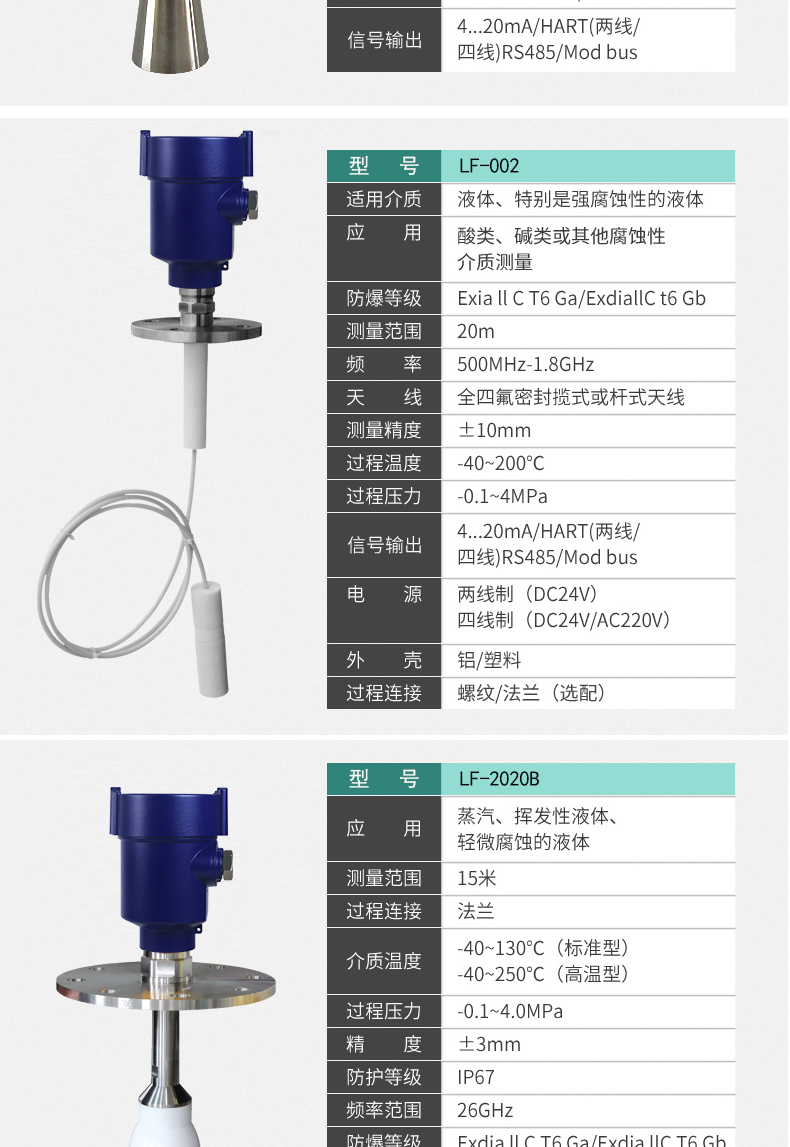

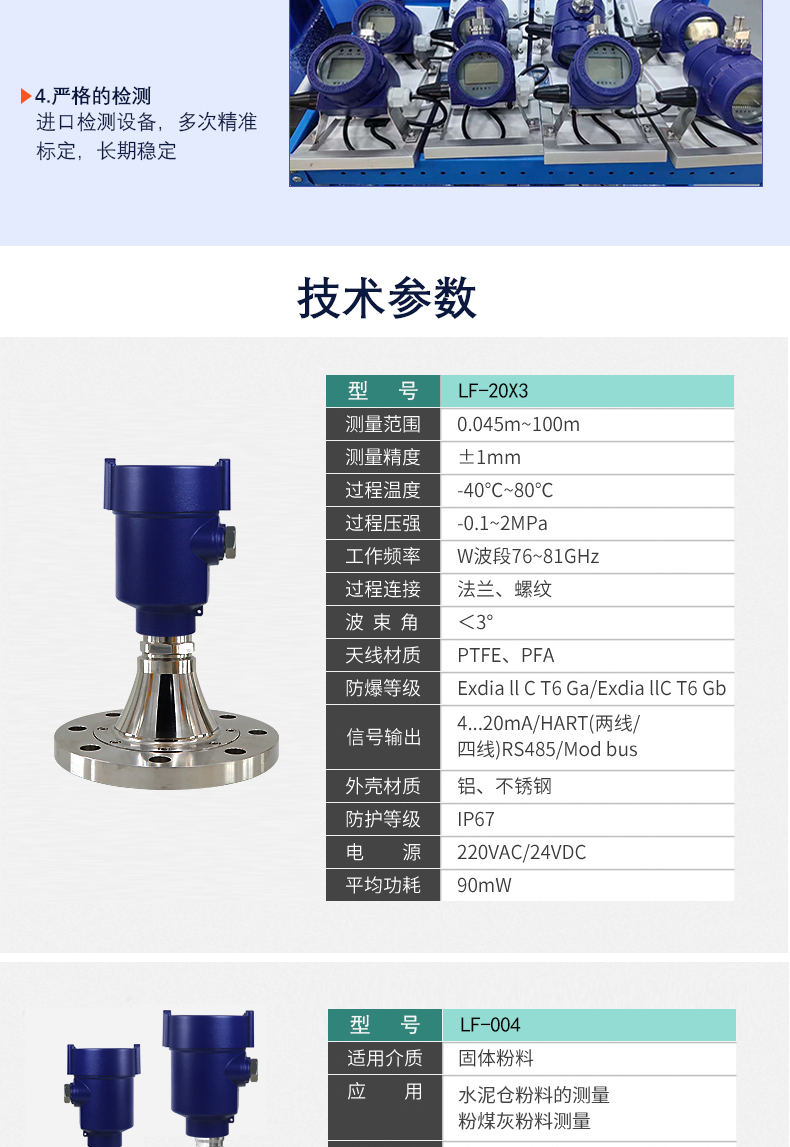

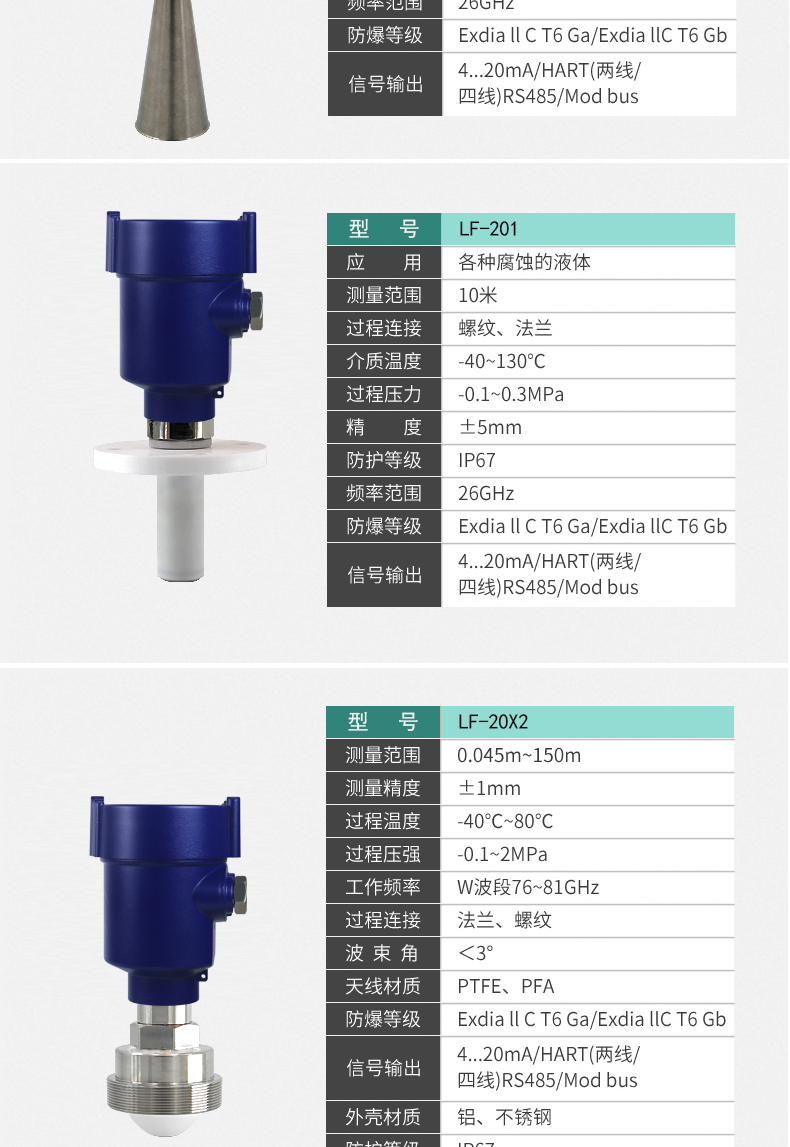

三、技術參數：

四、尺寸示例：

五、 外形尺寸（DN50為例）

六、 使用與設置

接線：
