YD係列隔膜式液位變送器采用國際先進水平的擴散矽傳感器芯體，配合高精度電子元件，經過激光調阻和溫度補償，線形補償、信號放大、V/I轉換、壓力過載限流等工藝過程嚴格裝配而成，並通過長期老化及穩定性等工藝考核。具有抗過壓、過流、反向、雷擊和電磁幹擾等功能。適用於敞開溶液的液位測量，石油、化工、煤礦、電力、水利、醫藥、食品、輕紡等領域對氣體、液體壓力自動化測量、液位測量與控製等其他所有工業場合。同時是一款性價比相當高的產品。可根據客戶需要帶現場LED、LCD表頭顯示，並輸出工業標準的(4-20)mA信號,0～100%線性指針表等。同時可根據客戶要求提供智能HART通訊輸出。

主要技術參數：
測量範圍：0-200m任選
輸出信號：模擬4-20mA、1～5V；智能4-20mA HART協議通訊
工作電壓：24V DC；12～36V DC；18.5～45V DC；220V AC，50HZ
精 度：0.1%F.S；0；2%F.S；0.5%F.S
螺紋接口：螺紋、卡箍、法蘭連接、隔膜式 (特殊規格及膜片材質可根據客戶需求定製)
防爆等級：普通型；隔爆型ExdIIBT4；本安型ExiaIICT6
電器連接：直接引線、防爆連接、接線端子 (特殊規格根據客戶需求定製)
過載壓力：最大測量量程的1.7倍

產品特點：
產品性能穩定可靠、抗過載及衝擊力強、結構緊湊堅固、全方位安裝方便、實用性強、操作簡單
進口敏感元器件：溫度漂移小、穩定性好、測量精確度高
抗幹擾能力強：防水、防塵、防震、防腐

概述：
電容式液位變送器是依據電容感應原理，當被測介質浸汲測量電極的高度變化時，引起其電容變化。它可將各種物位、液位介質高度的變化轉換成標準電流信號，遠傳至操作控製室供二次儀表或計算機裝置進行集中顯示、報警或自動控製。
其良好的結構及安裝方式適用於高溫高壓、強腐蝕、易結晶、易堵塞等惡劣條件下連續檢測各種液體。適合測量汙水、酸堿溶液、和鍋爐的水位,整機無任何可動或彈性部件，耐衝擊、安裝方便、可靠性高、精度高。可替代傳統的浮球式、投入式、差壓式等液位變送器在各種場合下應用。
電容式液位計可測量強腐蝕型介質的液位，測量高溫介質的液位，測量密封容器的液位，與介質的粘度、密度、工作壓力無關。
核心部件采用先進的射頻電容檢測電路經過16位單片機經過精確的溫度補償和線性修正，轉化成標準電信號（一般為4~20 mA）。可選HART、CANBUS、485通訊協議進行係統組態。全係列變送器都具有自校準功能，用戶可通過兩個按鍵進行“零點”、“量程”自動校準，以適應各種複雜場所的不同要求。

特點：
結構簡單，無任何可動或彈性元部件，因此可靠性極高，維護量極少。一般情況下，不必進行常規的大、中、小維修。
多種信號輸出，方便不同係統配置。
適用於高溫高壓容器的液位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
特別適用於酸、堿等強腐蝕性液體的測量。
完善的過流、過壓、電源極性保護。

主要性能：
量程：0-200m
探極耐溫： -50~250℃
環境溫度：-20~60℃
儲存溫度：-55℃～+125℃
輸出信號：4～20mA、4～20mA疊加HART通訊、485通訊、CAN總線通訊
供電電壓：12～28VDC（需經安全柵供電）
固定方式：螺紋安裝M20×1.5、M27×2，
法蘭安裝：DN25、DN40、DN50。特殊規格可按要求定製
接濕材質：316不鏽鋼、1Gr18Ni19Ti或聚四氟乙烯
長期穩定性： ≤0.2%FS/年，
溫度漂移：≤0.02%FS/℃（在0～70℃範圍內）
防爆等級：本安ExiaⅡC T6 隔爆ExdⅡC T5
防護等級：IP67
本安參數：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH

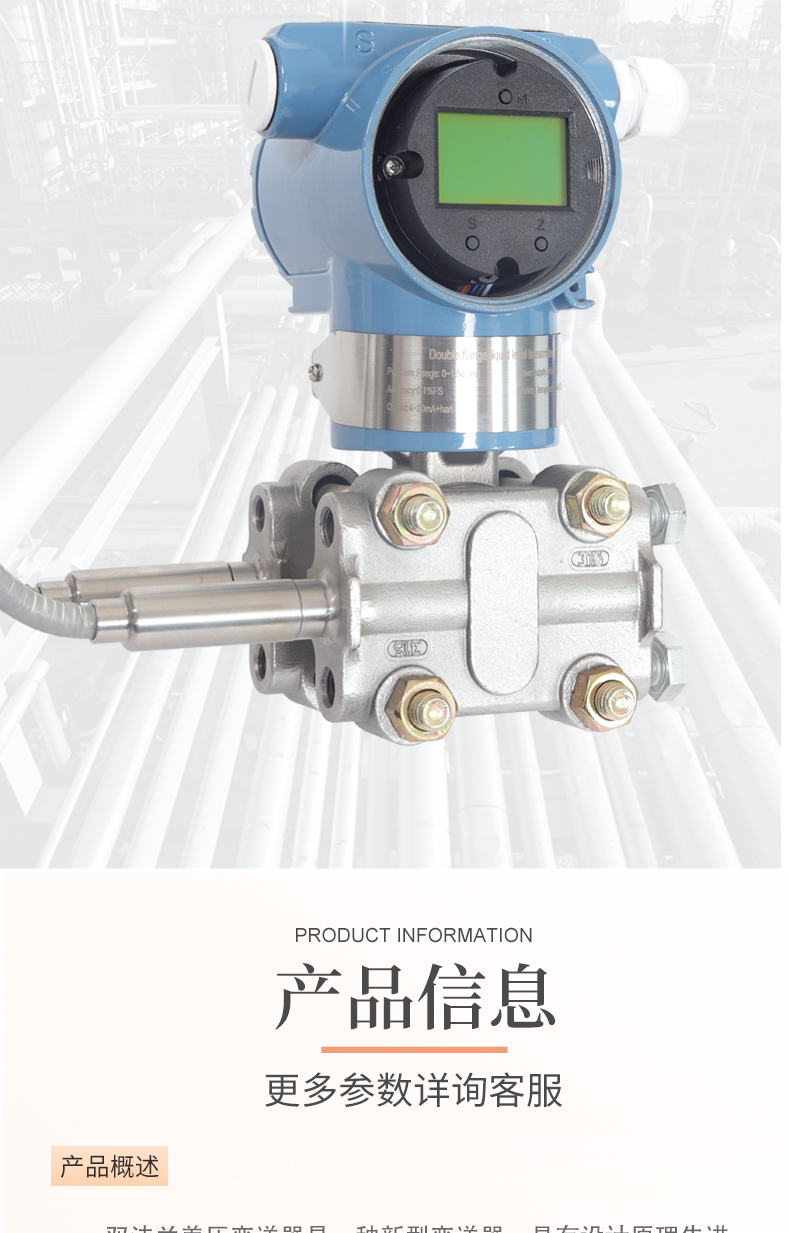

此產品是西安糖心破解版引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由於該機型外觀上完全融合了目前國內最為流行，並被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的係列產品在安裝上可直接替換，有很強的通用性和替代能力。
測量原理是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
為適合國內自動化水平的不斷提高和發展，該係列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

模擬型特點：
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線製
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.421kg）
● 全係列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體

智能型特點：
●超級的測量性能，用於壓力、差壓、液位、流量測量
●數字精度：±0.05%
●模擬精度：±0.7511%±0.1001%F.S
●全性能：±0.25F.S
●穩定性：0.25% 62個月
●量程比：100：1
●測量速率：0.2112S
●小型化（2.4kg）全不鏽鋼法蘭，易於安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基於HART協議的數字信號，遠程操控
●支持向現場總線與基於現場控製的技術的升級

單法蘭式液位變送器,可對各種容器進行精確的液位和密度測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1503b和3002b的法蘭，也可根據用戶定製法蘭，法蘭膜片材料可選。具體尺寸請谘詢銷售部或參看本公司相關樣冊。
